K2-5单相电能表带照明灯的安装及接线一一单控灯加插座

k2-5单相电能表带照明灯的安装及接线一一单控灯加插座是低压电工中常考的实操题之一

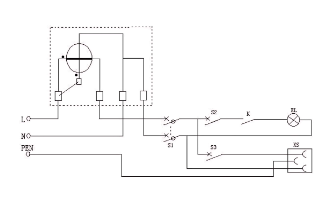

k2-5电路图

k2-5接线逻辑

总数 12条，火线用红色，零线用蓝色:

1、电源W相，接电能表”1”进线端; 2、电能表”

2、出线端，接220V 开关(S1)火线进线端L;

3、电源N相，接电能表”3”进线端;

4、电能表”4”出线端，接220V 开关(S1)零线进线端N;

5、220V 开关(S1)火线 L出线端，接单极开关(S2)进线端;

 6、单极开关(S2)出线端，接单控开关K进线端;

7、单控开关K 出线端接灯泡 EL进线端;

8、灯泡 EL 出线端，接220V 开关(S1)零线出线端 N;

9、单极开关(S2)进线端，并接单极开关(S3)进线端;

10、单极开关(S3)出线端，接插座 XS 火线L;

11、插座XS 零线N,接220V 开关(S1)零线出线端N;

 12、插座XS 地线，接接电源 PE.

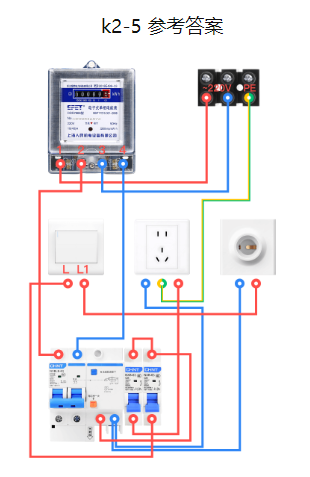

参考
