5分钟带你看懂复杂的开关柜

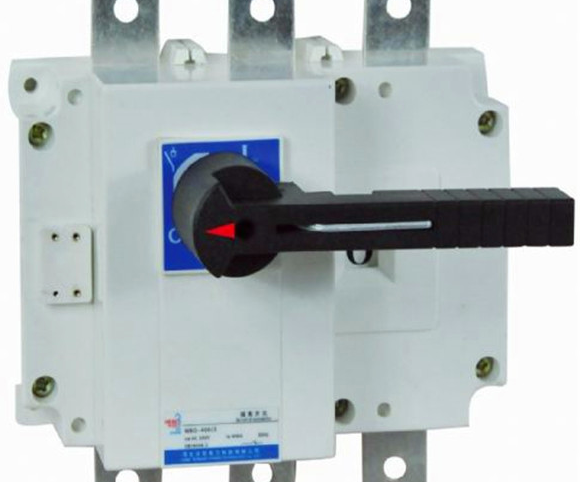

隔离刀(或称隔离开关)由于有明显的断口可以识别接通或分断，主要是用来隔离高压电源的，以保证线路和设备的安全检修，能分断的电流很小(一般只有几个安培)。由于没有专门的灭弧装置，所以它不能用来分断故障电流和正常工作电流，不允许带负荷进行分断操作。

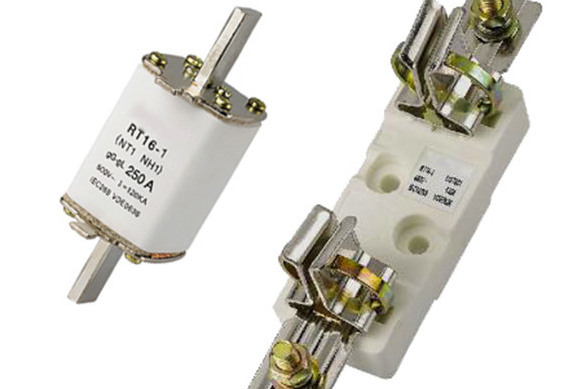

熔断器

熔断器是一种简单的电路保护电器，其原理是当流经熔断器的电流达到或超过定值一定时间后，本身的熔体熔化，切断电路。其动作原理简单，安装方便，一般不单独使用，主要用来配合其他电器使用。https://www.dgdqw.com主要动作特点：一是电流要达到一定值，该值在熔断器出厂前已经做好，无法更改；二是电流达到一定值后要经过一定的时间，该时间也是厂家做好的，无法更改，但是类型很多，包括延时动作、快速动作、超快速动作等；三是动作后本体损坏，不能重复使用，必须更换；熔断器是否熔断可以通过熔断指示器判别，也可通过熔体外观上判别；常用的保险丝、保险管都属于该类电器范围。

负荷开关

负荷开关具有简单的灭弧装置，灭弧介质一般采用空气，可以接通和分断一定的电流和过电流，但是不能分断短路电流，不能用来切断短路故障。所以绝对不允许单纯用负荷开关来替代断路器；如果要采用负荷开关，必须与前面提到的高压熔断器配合使用(实际上往往用熔断器和负荷开关串联使用，用作简单的过负荷保护，以降低工程造价)。负荷开关与隔离刀类似，都有明显的断开间隙，可以很容易的判别电路是处于接通还是断开状态。

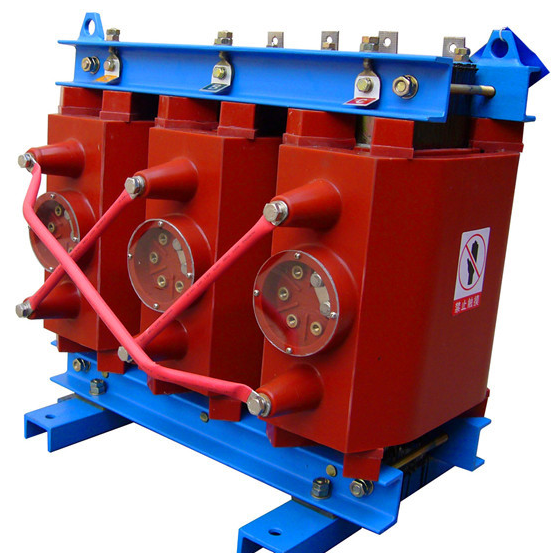

变压器

简单的说，变压器就是利用交变电磁场来实现不同电压等级转换的设备(实际上是电能的转换)，其变换前后的电压不发生频率上的变化。按照其用途可以分很多种，如电力变压器、整流变压器、调压器、隔离变压器，以及CT、PT等。我们在工程现场经常遇到的是电力变压器。

与变压器相关的一些主要的技术参数包括：

①额定容量：指额定工作条件下变压器的额定输出能力(等于U×I，单位为KVA)；

②额定电压：空载、额定分接下，端电压的值(即一次、二次侧电压值)；

③空载损耗：空载条件下，变压器的损耗(也叫铁耗)；

④空载电流：空载条件下，一次侧线圈流过的电流值；

⑤短路损耗：一次侧通额定电流，二次短路时所产生的损耗(主要是线圈电阻产生的)；

⑥分接(抽头)的概念：为适合电网运行需要，一般的变压器高压侧都有抽头，这些抽头的电压值都是用额定电压的百分比表示的，即所谓的分接电压。例如，高压10KV的变压器具有±5%的抽头，就是说该变压器可以运行在三个电压等级：10.5KV(+5%)、10KV(额定)、9.5KV(-5%)。一般来说，有载调压变压器的抽头数(分接点)较多，如7分接点(±3×2.5%)和9分接点(±4×2%)等。由于不能够完全保证分接开关的同步切换，所以有载调压变压器一般不能够并联运行。

⑦有功负荷：电力系统中产生机器能或热能的负荷。但是负载中纯阻性的负荷只消耗有功功率，如电热、电炉、照明等电力负荷完全是有功负荷。而异步电动机、同步电动机的负载中既消耗有功功率，同时又消耗无功功率，其中作功产生机器能的部分属有功负荷。有功负荷要由发电机有功功率来供应。

⑧无功负荷：在电力负载中不作功的部分。只在感性负载中才消耗无功功率。如：变压器、电动机、空调、冰箱等。所以在发电机输出有功功率的同时，还需要提供无功功率。无功功率不能满足电网时，系统的电压将会下降，为了满足用户的需求，所以在变电所里要安装无功补偿器，来保持无功功率的平衡，这样才能维持电压水平。

⑨事故备用：电力系统中备用容量的组成部分之一。https://www.dgdqw.com由于发电设备可能发生临时性或永久性的故障而影响供电，所以系统必须设置一定数量的事故备用电源，来确保电力设施的安全.

⑩系统解列：为了防止系统失步和事故扩大，将完整的电力系统分解为几个不再同步运行的独立系统的一种措施。解列后某些局部系统可能会发生功率不足，频率和电压的下降因此需要切除部分负荷，来防止整个系统的稳定遭到破坏。
